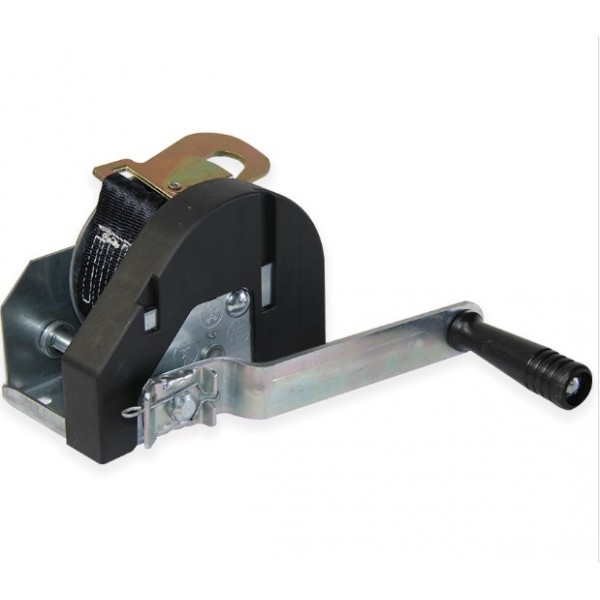

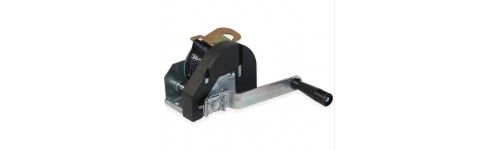

TREUIL TR7

GOLIATH conçoit et fabrique, depuis plus de 30 ans, des treuils utilisés dans de très nombreux secteurs d’activités.

Le treuil manuel est un organe de sécurité, qui obéit à des règles techniques strictes et dont la conception est encadrée par la norme européenne EN13157 A1.

L'objet principal de cette norme est d'assurer et de garantir votre sécurité.

Voici quelques critères à prendre en compte pour la définition d’un treuil.

Notion de levage

Toujours sélectionner un treuil auto freiné.
Selon la norme européenne EN13151 A1, une application de levage est caractérisée par l’élévation d’une charge dans le cadre d’un déplacement vertical et/ou horizontal. Ainsi, la traction d’une voiture sur une remorque, par exemple, est une opération de levage.
Le treuil associé à cette opération doit, dès lors, impérativement  être conforme à la norme EN13157 A1 pour être CE. En savoir + Il doit notamment disposer d’un frein de sécurité permanent sous charge (la gamme de treuils à cliquet, n'ayant pas d'auto-frein, ne convient donc pas aux applications de levage). Ce dispositif est essentiel pour assurer votre sécurité et la conformité de vos installations.

Le frein de sécurité du treuil permet de maintenir la charge lorsque l’on cesse toute action sur la manivelle. Les freins de sécurité de dernière génération GOLIATH (interne, permanent et indépendant de la manivelle (en savoir +) des treuils TPV,TA et TS offrent une sécurité permanente y compris lorsque la manivelle est retirée (évite les accès non autorisés au treuil).

Traction sur plan incliné : La traction sur plan incliné est une opération de levage

Selon que la charge soit auto-supportée ou non, l’effort, et donc la capacité du treuil, pourra varier sensiblement (de 1 à 5 suivant les cas). La capacité de charge que nous indiquons dans nos fiches techniques pour ce type d’application prend en considération une pente de 20% et des coefficients de friction correspondants à ceux à ceux d’un véhicule doté de roulements.

Effort sur la manivelle :12 Kg maximum recommandé

Les treuils de qualité, conçus en conformité avec la norme européenne  EN13157 A1, sont donnés pour une capacité de charge maximum avec un effort sur la manivelle qui ne peut excéder 25 kg (charge en première et dernière couche).
Il s’agit là d’une capacité nominale et non d’une capacité d’usage. En règle générale on considère qu’un effort de 12 kg sur la manivelle est acceptable. Pour obtenir ce niveau d’effort maximum, il conviendra de limiter la charge sur le treuil à environ 50% de sa valeur nominale.

Capacité : La longueur de câble enroulée impacte la capacité du treuil

La capacité de charge du treuil (100% de l’effort en direct sur le câble) dépend du niveau d’enroulement du câble sur la bobine. En effet l’effort mécanique transmis par le câble au treuil augmente proportionnellement suivant l’enroulement de ce dernier sur le tambour. En d’autres termes plus on lève la charge, plus l’effort transmis est important réduisant d’autant la capacité du treuil. Pour cette raison, la norme considère une charge de première couche et de dernière couche :

• 1ère couche (schéma diamètre primitif de la bobine)

La première couche est le niveau minimum de remplissage de la bobine. La capacité de charge du treuil donnée pour 25 kg d’effort sur la manivelle est alors maximale, mais ne constitue pas une valeur d’usage car le treuil ne peut être utilisé à cette charge (capacité de levage /enroulement égale à 0).

• Dernière couche (schéma bobine pleine)

La valeur de charge maximum donnée en dernière couche, toujours pour 25 kg d’effort sur la manivelle, constitue la capacité maximum du treuil dans le cas d’un enroulement complet du câble sur la bobine.

En conséquence la capacité du treuil dépendra de la longueur de câble enroulée sur le treuil lorsque la charge est levée au maximum. Pour optimiser cette valeur et sélectionner le treuil le plus adapté à l’application, il conviendra de limiter la longueur de câble enroulée sur la bobine à strictement : hauteur de levage + 1 mètre (enroulement minimum de sécurité sur la bobine). Notre configurateur Goliath Store vous permet de réaliser des simulations et vous indique les références les plus adaptées à votre application. En savoir +

Câbles : respecter les diamètres préconisés

Chaque treuil est défini en fonction d’un diamètre de câble adapté à sa capacité. Il est donc recommandé pour un usage optimum du treuil d’utiliser le câble correspondant. Un câble de diamètre proche peut être éventuellement utilisé.  ATTENTION ! Dans ce cas la capacité du treuil sera éventuellement diminuée à due proportion de l’écart de capacité de rupture du câble.

ATTENTION DANGER : Il convient de noter que les treuils à cliquet sont conçus pour être utilisés idéalement avec une sangle. En effet le diamètre de la bobine étant le plus souvent inférieur à 30 mm, les câbles  dont le diamètre est supérieur à 4mm auront un rayon de courbure trop contraint qui casse la fibre acier, et entraine une rupture prématurée du câble.

ATTENTION DANGER : L’utilisation de poulie de réa d’un diamètre inappropriée par rapport au câble entraîne également une rupture prématurée du câble.

Carter de protection : Obligatoire pour être conforme CE et pour votre sécurité

Le treuil doit impérativement être doté d'un carter de protection prévenant l'accès au mécanisme afin d'empécher tout accident.
